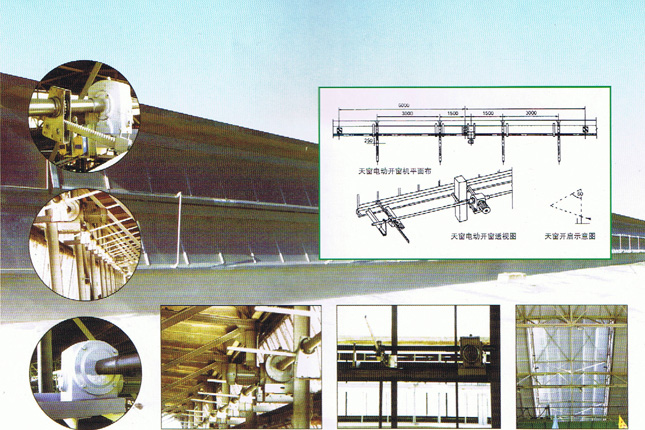

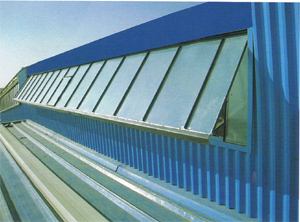

| KC1開窗機 | KC1 天窗電動開窗機 | KC1開啟效果圖 |
 |  |

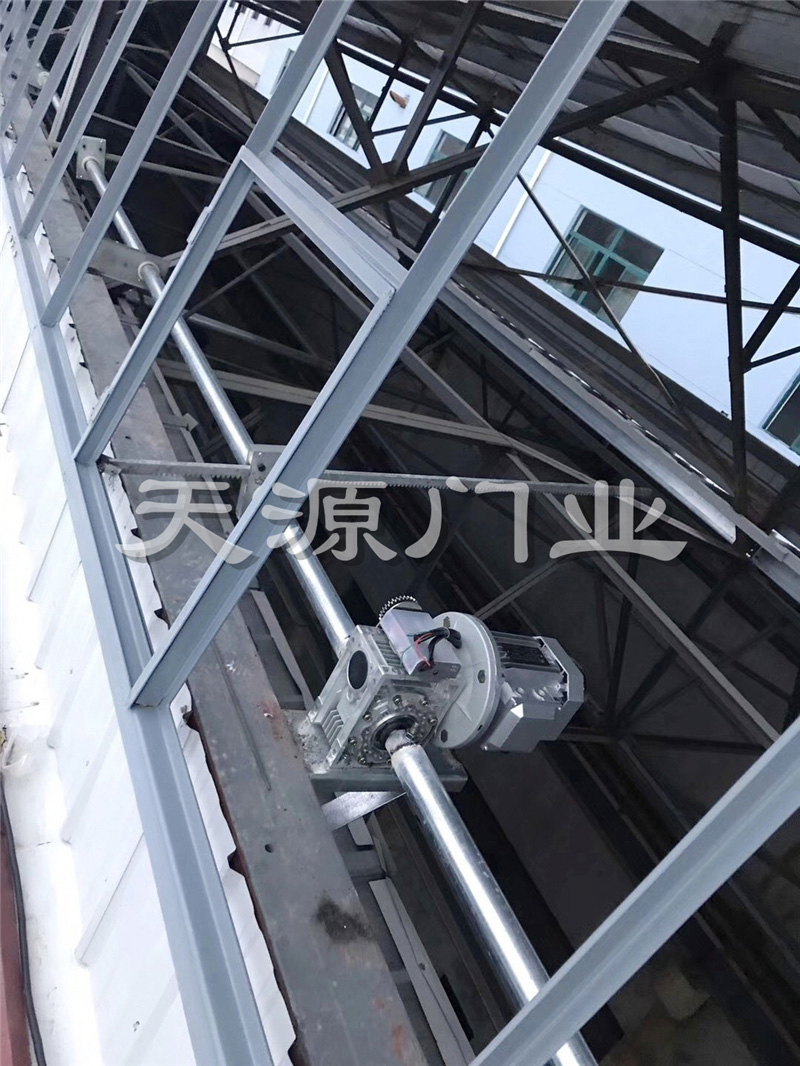

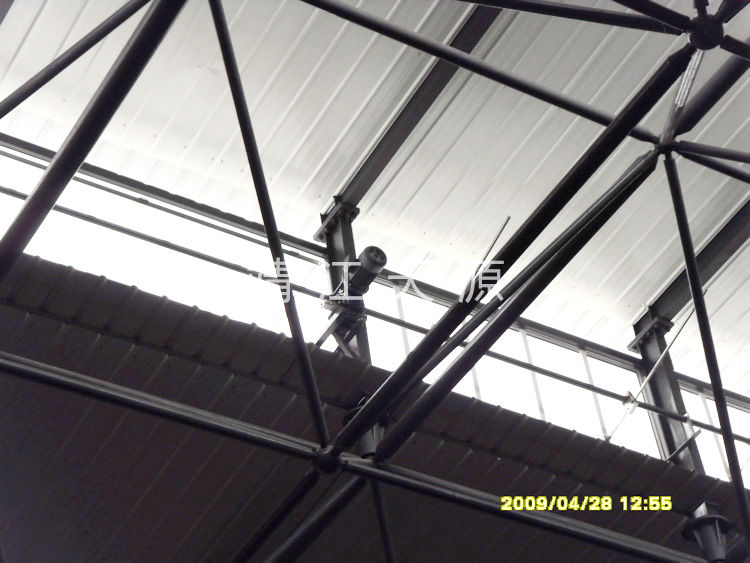

| KC1上懸窗開窗機 | KC1上懸窗開窗機 |
|  |
 |  |
 |  |
 | |
 |  |

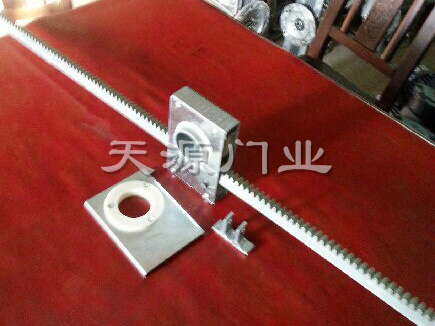

| KC1配件 |

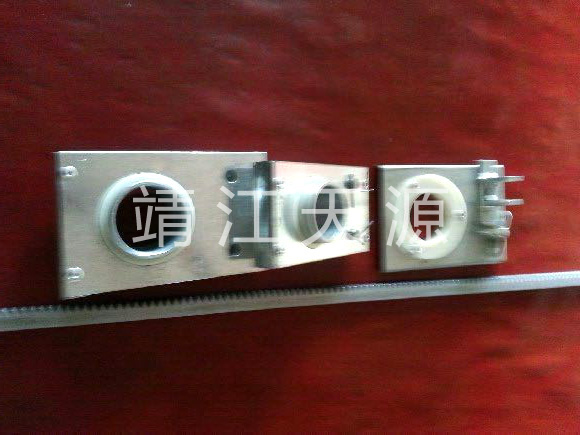

開窗機配件

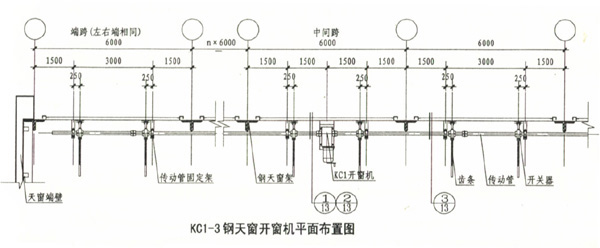

通風排煙排熱系統圖
一、概述

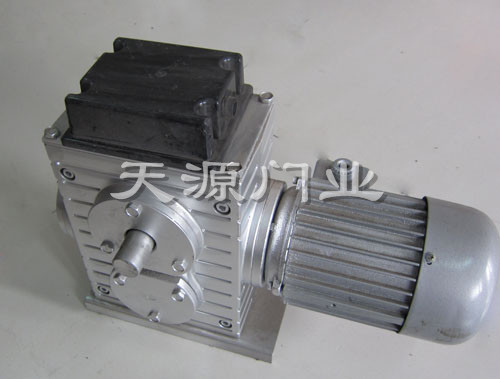

KC1 電動開窗機是99J838電動開窗機的升級換代產品，具有外形美觀、結構緊湊、傳動阻力小、噪音小、安裝方便等特點，是目前國內先j的開窗機產品。它可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。廣泛適用于候機大廳、工業廠房、民用建筑的上懸天窗和中懸天窗的啟閉，也適用于其它啟閉形式相似的采光窗。產品符合國家建筑標準設計圖集06CJ06-1要求。
二、產品特點
1、減速機外殼由原來的鑄鐵件改為鋁鎂壓鑄件，有效地改變了原鑄鐵件機體在高空無人維護而銹蝕的問題。
2、實現機電一體化控制，淘汰原開放式行程開關及布線，有效解決了布線凌亂、安裝維修不方便、長期風吹雨打而造成的氧化失靈，容易釀成事故等缺陷。
3、采用集成電路控制：增設風控、雨控、溫控、煙控、消防接口、多臺集中控制和局部控制功能。
4、傳動管固定架和開關器支架：在所有液動摩擦處均增設了優質滑動或滾動軸承，優化了其傳動結構，有效降低了摩擦阻力及傳動噪音。
5、電氣控制由原來的強電控制改為弱電控制。
技術參數
1 | 電源電壓( V ) | 380 |
2 | 頻率( HZ ) | 50 |
3 | 電機功率 (KW) | 0.75 |
4 | 電機轉速 (r/min ) | 1400 |
5 | 開關器運行速度 (mm/min ) | 2000 |
6 | 適用ZUI大風載( N/m2 ) | 550 |
7 | 防護等級 | IP65 |
開窗機的選用
1、上懸、中懸天（側）窗高度與齒條長度和開啟極限長度的關系見下表：
基本窗高 | 齒條規格 | 啟閉極限長度 | 啟閉極限角度 |
900 | 1000 | 60 | 60 |
1200 | 1300 | 48 | 60 |
1500 | 1600 | 36 | 55 |
2、高度為 1800 、 2400 、 3000 的鋼天（側）窗，其雙排開啟的方式有兩種：
⑴ 上懸鋼天窗每排各設置一套開窗機，當開窗機安裝構造與現場情況不符時，安裝問題由生產廠家現場解決。
⑵ 上懸鋼天窗只在上排設置一套開窗機，下排窗通過聯動桿與上排同時開啟。中懸鋼天窗只在下排設置一套開窗機，上排窗通過聯動桿與下排窗同時開啟，但開啟極限長度要減少一半。
